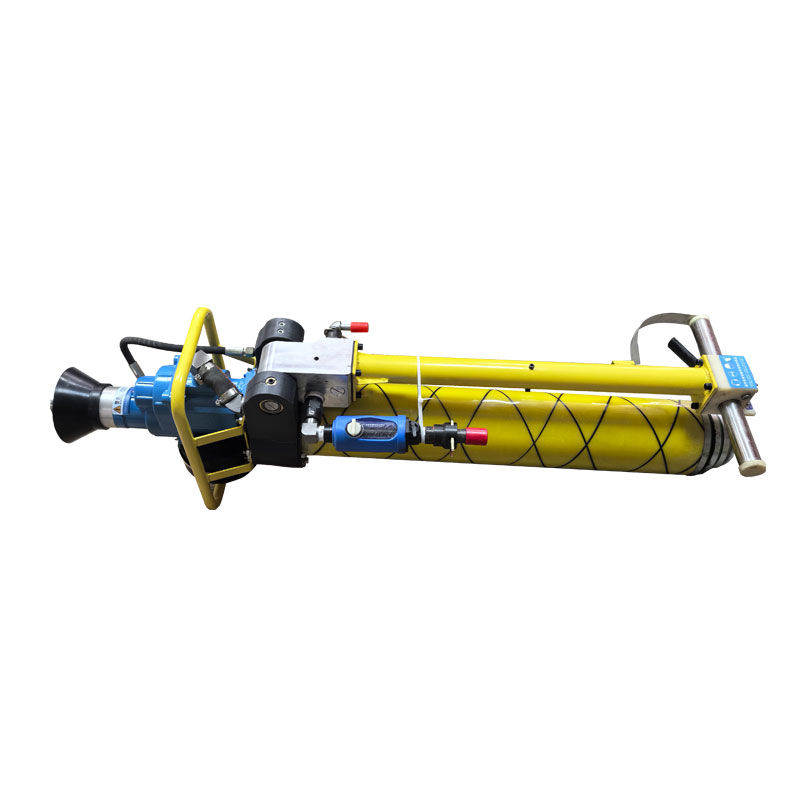

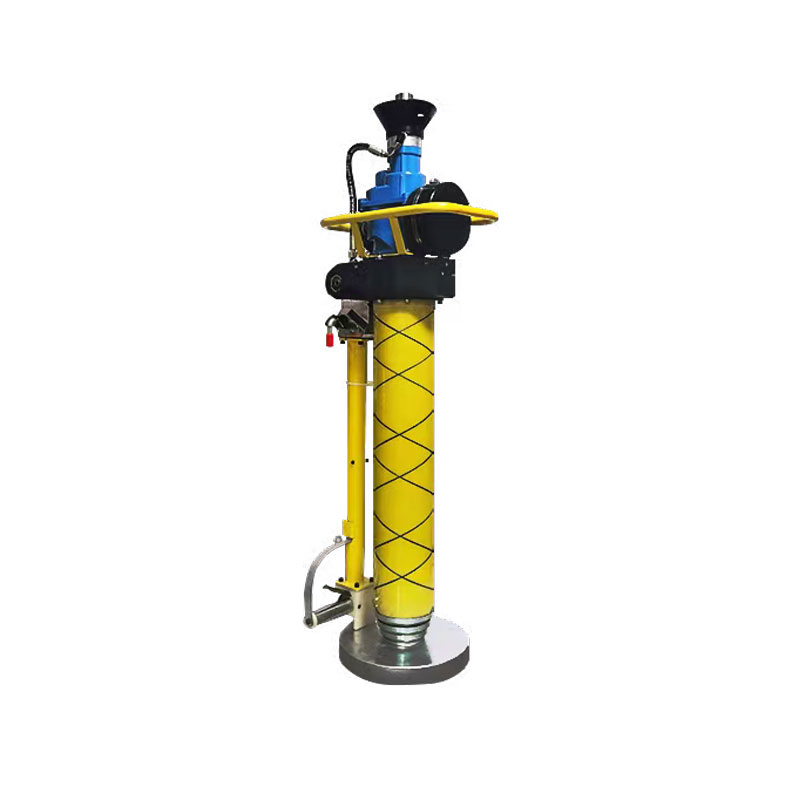

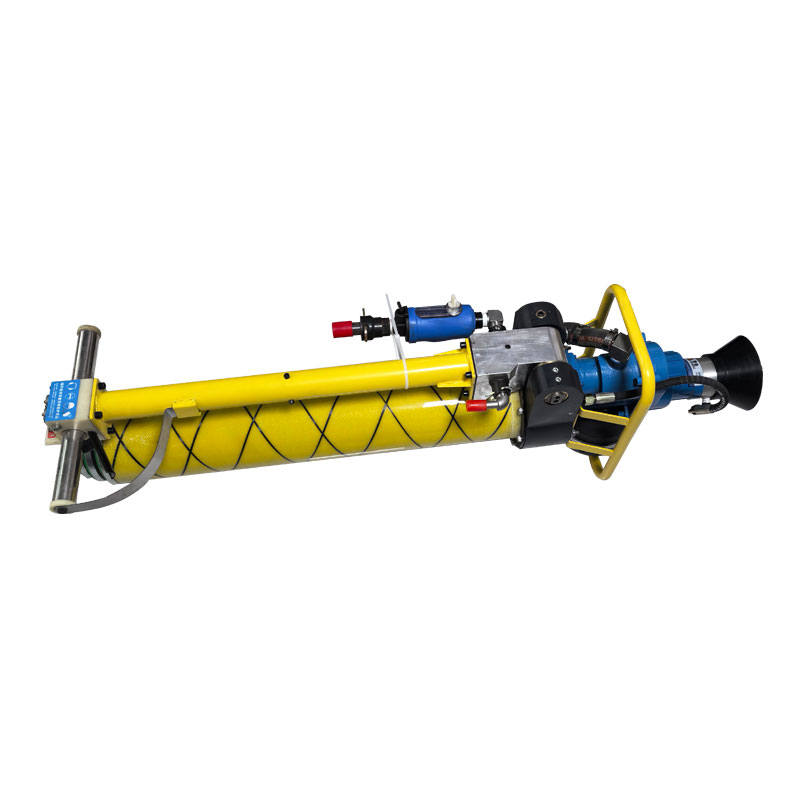

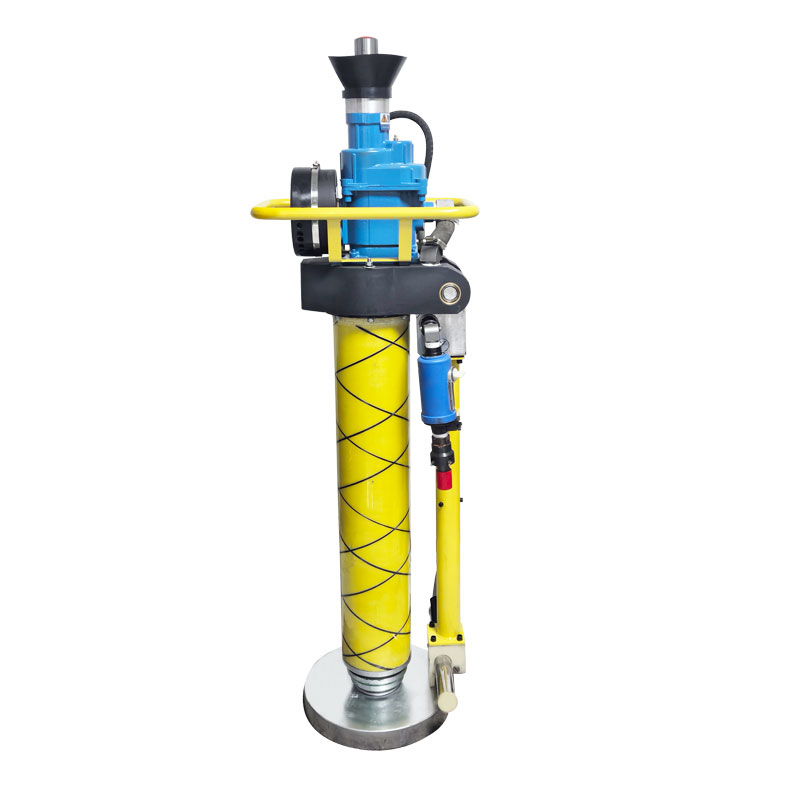

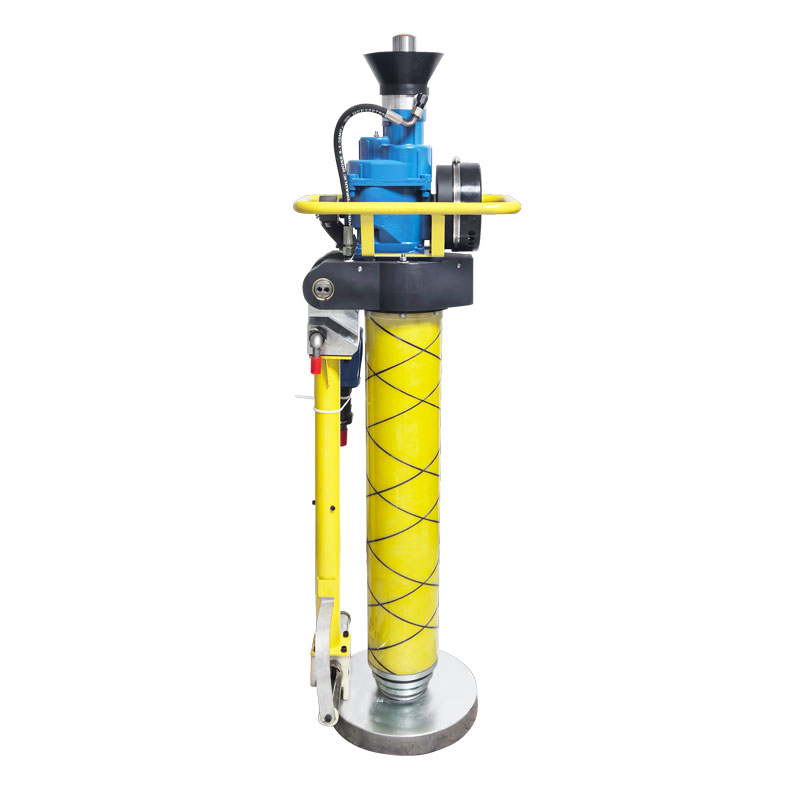

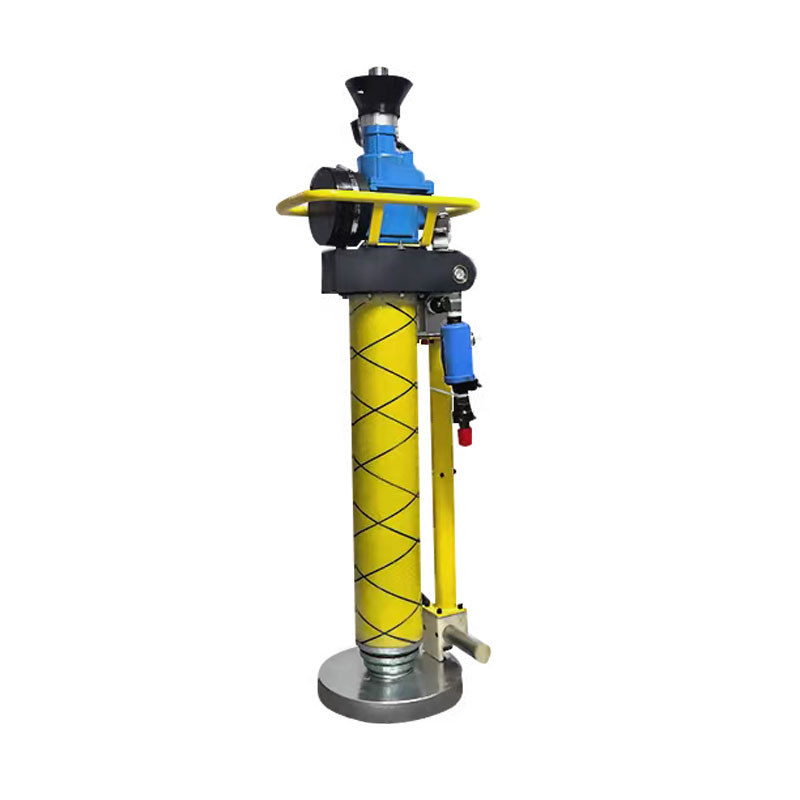

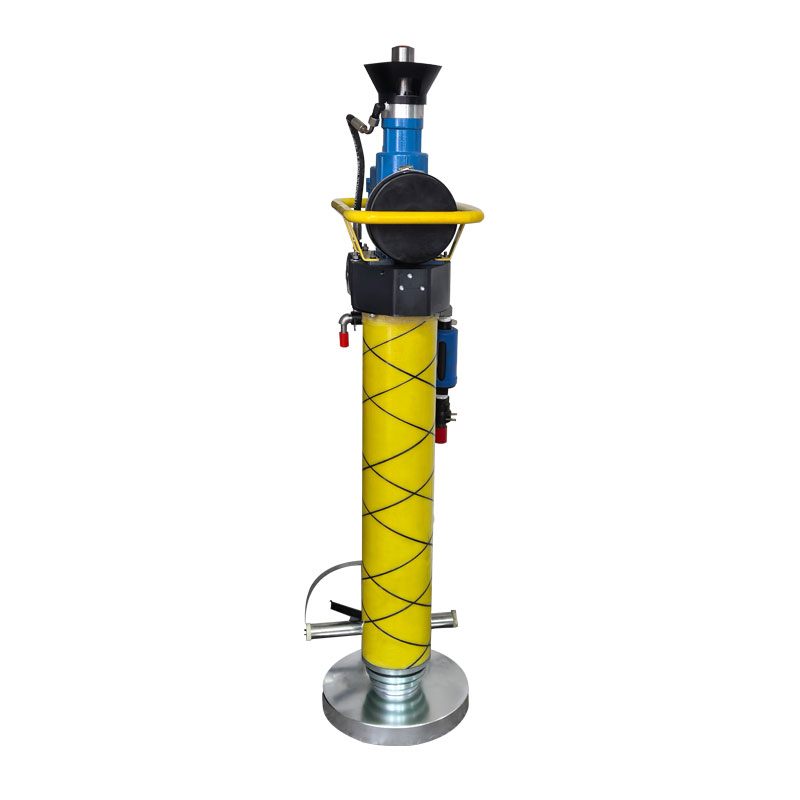

A CMM, egy jó hírű kínai gyártó készen áll az MQT 130/4.2 pneumatikus horgonyrúd-fúró kínálatára. Megígérjük, hogy a legjobb értékesítés utáni támogatást és gyors szállítást biztosítjuk Önnek.
Projektek | Egység | MQT-130/4.2 | |||
Üzemi nyomás | MPa | 0.40 | 0.50 | 0.63 | |
Névleges nyomaték | N·m | 120 | 130 | 150 | |
Névleges sebesség | fordulat | 270 | 310 | 330 | |
Terhelési gázfogyasztás | M³/perc | 6.0 | 7.0 | 8.0 | |
Kimeneti teljesítmény | KW | 3.3 | 4.2 | 5.1 | |
Terhelés nélküli sebesség | fordulat | 620 | 660 | 700 | |
1/2 üresjárati sebesség | fordulat | 310 | 330 | 350 | |
1/2 üresjárati nyomaték | N·m | 100 | 120 | 130 | |
Leállási nyomaték | N·m | 230 | 260 | 300 | |
Indító nyomaték | N·m | 220 | 250 | 290 | |
Max terhelési nyomaték | N·m | 210 | 240 | 280 | |
Meghajtó erő | 1. szint | KN | 2.2 | 3.0 | 4.2 |
2. szint | KN | 3.0 | 4.2 | 5.2 | |
3. szint | KN | 4.0 | 5.0 | 6.5 | |
Meghajtó löket | 1. szint (S) | mm | 710±20 | ||
2. szint (M) | mm | 700±20 | |||
3. szint (L) | mm | 705±20 | |||
Teljes stroke | mm | 2115±50 | |||
Alapjárati hajtási sebesség | m/perc | 30 | |||
A gép max magassága | mm | 3585±50 | |||
A gép min magassága | mm | 1470±50 | |||
Öblítővíz nyomás | MPa | 0,6-1,2 | |||
Fúrás átmérője | mm | 27 | |||
Működtető kar hossza | mm | 990 | |||
Zaj | SPL | dB(A) | 95 | ||
Hangteljesítmény szintje | dB(A) | 112 | |||
Súly | kg | 57 | |||
Méret | mm | 1470x345x365(±20) |
Az MQT 130/4.2 pneumatikus horgonyrúdfúró előnyei és hátrányai:
Előnyök: A termék kis mérete, könnyű súlya, egyszerű működése és kényelmes karbantartása; Fogaskerék típusú pneumatikus motor, sima működés és nagy megbízhatóság; Az egyszer alakítható üvegszálas pneumatikus láb nagy megbízhatósággal és hosszú élettartammal rendelkezik.
A termék hátránya: A művelet során olajos edénnyel kell kenni, amely szigorú követelményeket támaszt a fúrócső egyenességével kapcsolatban.
Használati előírások és kapcsolódó műszaki paraméterek:
1. A légcsatorna tiszta és szennyeződésmentes; Mindegyik csatlakozórész szorosan össze van kötve szivárgás nélkül;
2. A gép beindítása előtt a berendezést meg kell tisztítani, majd összeszerelés után kenőolajat kell fecskendezni a kőzetfúrás előtt; Magas gáztartalmú környezetben: Tilos alacsony gyulladáspontú és könnyen meggyulladó kenőolajokat használni, illetve a kenőolajba benzint vagy gázolajat keverni; Tiltsa meg a gázláb külső csövének heves ütközését, hogy elkerülje az elektromos szikraképződést;
3. A berendezés központi nedves fúróberendezés, száraz fúrás (légláb fúrógép) szigorúan tilos; A kenés optimális beállítása 2,5-3 ml/perc, és ellenőrizni kell, hogy a kipufogó nem tartalmaz-e egyenletes és finom olajcseppeket;
A kenőolaj kiválasztásának alapelve: magas környezeti hőmérséklet esetén a kenőolaj viszkozitása magasabb, míg alacsony környezeti hőmérséklet esetén a kenőolaj viszkozitása alacsonyabb;
A kenőolaj kiválasztásához ajánlott az alábbi táblázatot figyelembe venni:
Hőmérséklet | Tétel | NEM. | ℃ | Viszkozitás cST | Kondenzáció℃ |
10-30 ℃ | Gépolaj | N46 | ≥180 | 41,1-50,6 (40 ℃) | -10 |
-10-10 ℃ | Gépolaj | N22 | ≥170 | 19,8-24,2 (40 ℃) | -15 |
-30--10 ℃ | Hűtőolaj | HD-13 | ≥160 | 11,0-15,0 (50 ℃) | -40 |
4. Szigorúan tartsa be a működési és használati előírásokat. A berendezés működése közben fellépő zaj-, por- és rezgésveszély miatt az egészségkárosodás elkerülése érdekében ügyeljen a megfelelő védőfelszerelés viselésére; Ügyeljen a törött fúrórúd által okozott károsodásra.
5. Válassza ki a H22X108XL (teljes hossz) pótalkatrészeket, amelyek megfelelnek a fúrórúd méretkövetelményeinek; A minőségi szabványok a GB/T6481-86 szabványra vonatkoznak
6. A gázvezeték belső átmérője ≥ 25 mm, a gumitömlő belső átmérője ≥ 19 mm. A teljes hossza nem haladja meg a 15 m-t; Megfelelően vastag acélcsövet kell használni a légkompresszor és a légcső összekötéséhez;
7. A termék ésszerű alkalmazható légnyomása 0,4-0,63 Mpa, és az alacsony légnyomás jelentősen csökkenti a hatékonyságot; A túlzott légnyomás csökkenti a pótalkatrészek élettartamát; Tilos a készüléket hosszú ideig használni 0,63 Mpa felett;
8. Tilos a víznyomásnál alacsonyabb szélnyomás munkavégzés közben, mert ez a szervezetbe víz bejutását, a berendezés kenési funkcióját befolyásolhatja, a berendezés belső alkatrészeinek korrózióját okozhatja!
9. Mielőtt a berendezés leállna, először zárja le a vízkört, és végezzen könnyű műveleteket a berendezésen, hogy kifújja a berendezés belsejében lévő vízgőzt;
10. A berendezés használata során szigorúan tilos puszta kézzel vagy kesztyűvel megtámasztani a fúrást segítő forgó fúrószerszámokat; Ezenkívül ne fogja meg erősen az újrahasznosított lábát, hogy elkerülje a sérülést
